PLOŠČNI IN OKVIRNI
GRELCI

GM.55, GM.550


Panelni in okvirni grelci GM.55
Grelci Maras d.o.o.
Jevčeva pot 2,
1351 Brezovica pri Ljubljani,
Slovenia
+386 (01) 365 3 518 | info@grelci-maras.si




UPORABA


Ploščni grelci GM.55 so idealna izbira za aplikacije, kjer je potrebna učinkovita in enakomerna porazdelitev toplote. Pogosto se uporabljajo za ogrevanje orodij, kalupov in kanalov za pretok taline. Zagotavljajo hitro segrevanje, visoko vzdržljivost ter prilagodljive konstrukcijske izvedbe za industrijska okolja.
Grelci GM.55 so primerni za suhe pogoje in niso namenjeni uporabi v vlažnih okoljih. Za takšne aplikacije priporočamo model GM.75, zasnovan za zanesljivo delovanje v okoljih z vlago.

Področja uporabe:
Ogrevanje kalupov, ogrevanje orodij, ogrevanje kanalov za pretok taline za optimalno regulacijo temperature in učinkovito predelavo materialov.

Pošlji povpraševanje







MOŽNOSTI


  • Odprtine, izrezi in nosilci termočlenov
  • Različne izvedbe priključnih omaric
  • Integriran termočlen tipa J, K ali PT100
  • Toplotne izolacije
  • Drugi materiali tlačne plošče (npr. nerjaveče jeklo)
  • Integriran temperaturni omejevalnik





Ploščni in okvirni grelci


  • GM 551
  • GM 552
  • GM 551
  • GM 551


KONSTRUKCIJA MIKANITA
PASOVNI GRELEC GM.50


Grelci GM.55 so na voljo v treh konstrukcijskih izvedbah:
  • GM.551 NORMAL – zaprta izvedba s pločevinastim pokrovomstandardna konstrukcija za univerzalne aplikacije.
  • GM.552 MIKA ONLY - izvedba samo z mikanitno izolacijo, primerna za aplikacije z omejenim prostorom.
  • GM.553 NORMAL s tlačno ploščo – tlačna plošča (Fe) na voljo v debelinah 3, 4, 5, 6, 8 ali 10 mm za povečano mehansko odpornost.
Vsi grelni elementi GM.55 so opremljeni z grelno žico in kakovostno mikanitno izolacijo, ki zagotavlja visoko toplotno odpornost in učinkovitost. Izberite ustrezno konfiguracijo glede na zahteve aplikacije za optimalno delovanje in zanesljivost.








TEHNIČNE SPECIFIKACIJE



GM.551 NORMALNOGM.552 SAMO MIKAGM.553 NORMAL s tlačno ploščo

  1. Plošča iz pločevine
  2. Izolacijski paket z uporovno žico
  3. Pokrov iz pločevine

Standardna napetost:
 		 230V, 400V (drugo na zahtevo)
 		 Debelina stene:
 		 4 mm

Material plašča:
 		 AISI 0430 / aluminizirano jeklo
 		 Širina:
 		 20-1200 mm

Izolacijski material:
 		 Mikanit
 		 Dolžina:
 		 20-1500 mm

Maks. gostota moči:
 		 4 W/cm2
 		 Priključek:
 		 različne izvedbe (glej spodaj)

Delovna temperatura:
 		 do 350°C (za višje temperature priporočamo GM.65)
 		 Priključni kabel:
 		 temperaturno odporen kabel z jekleno mrežo do 400 °C

Grelna žica:
 		 NiCr 80/20
 		 Integriran termočlen:
 		 tip J, K, PT100


  1. Pločevinasta plošča
  2. Izolacijski paket z uporovno žico
  3. Pločevinasti pokrov

Standardna napetost:
 		 230V, 400V (drugo na zahtevo)
 		 Debelina stene:
 		 2,5 mm

Material plašča:
 		 ne
 		 Širina:
 		 20-1200 mm

Isolation material:
 		 Mikanit
 		 Dolžina:
 		 20-1500 mm

Maks. gostota moči:
 		 4 W/cm2
 		 Priključek:
 		 samo vodniki

Delovna temperatura:
 		 max 350°C, for higher temp. we use GM.65
 		 Priključni kabel:
 		 temperaturno odporen kabel z jekleno mrežo do 400 °C

Grelna žica:
 		 NiCr 80/20
 		 Integriran termočlen:
 		 tip J, K, PT100


  1. Pločevinasta plošča
  2. Izolacijski paket z uporovno žico
  3. Pločevinasti pokrov
  4. Tlačna plošča (Fe, AISI 304)

Standardna napetost:
 		 230V, 400V (drugo na zahtevo)
 		 Debelina stene:
 		 4 mm + (3,4,5,6,8,10 mm)

Material plašča:
 		 AISI 0430 / aluminizirano jeklo
 		 Širina:
 		 20-1200 mm

Izolacijski material:
 		 Mikanit
 		 Dolžina:
 		 20-1500 mm

Maks. gostota moči:
 		 4 W/cm2
 		 Priključek:
 		 različne izvedbe (glej spodaj)

Delovna temperatura:
 		 do 350 °C (za višje temperature priporočamo GM.65)
 		 Priključni kabel:
 		 temperaturno odporen kabel z jekleno mrežo do 400 °C

Grelna žica:
 		 NiCr 80/20
 		 Integriran termočlen:
 		 tip J, K, PT100









KAKO NAROČITI


  CT-502   CT-504    CT-505     CT-506   CT-508    CT-510   CT-510_v2     CT-550






IZBIRA


Izbira ustreznega ploščatega grelca je ključna za optimalno delovanje, energetsko učinkovitost in dolgoročno zanesljivost ogrevalnega sistema.

Pri izbiri upoštevajte:
  • Temperaturno območje: določite največjo delovno temperaturo procesa.
  • Gostota moči: ocenite potrebne moči za doseganje želenega ogrevanja. Višje gostote moči omogočajo hitrejše ogrevanje in zahtevnejše aplikacije.
  • Montaža grelca: pravilna pritrditev grelca na površino je ključna za optimalno delovanje. Zagotovite dovolj pritrdilnih odprtin in tlačno ploščo, ki preprečuje premikanje ter zagotavlja stabilnost, enakomerno porazdelitev toplote, prihranek energije in daljšo življenjsko dobo.






PRIKLJUČNE OMARICE

AksialnaTangencialnaRadikalna

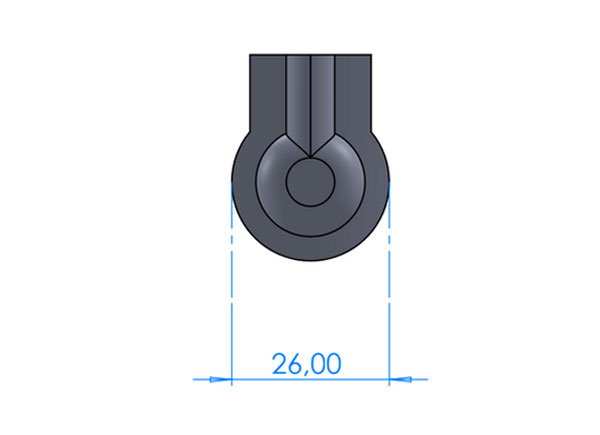

  • B-02
    • Pločevinasto ohišje
    • Kabelska uvodnica
    • 230V/400V/5A
    • Smer kabla EX1, EX3

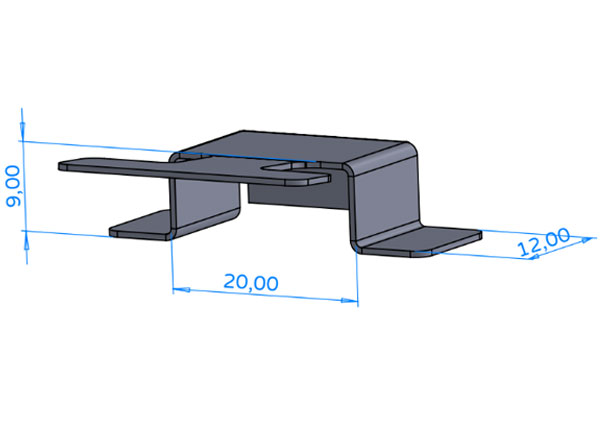

  • B-05
    • Pločevinasto ohišje
    • Kabelska uvodnica
    • 230V/400V/5A
    • Smer kabla EX1, EX3

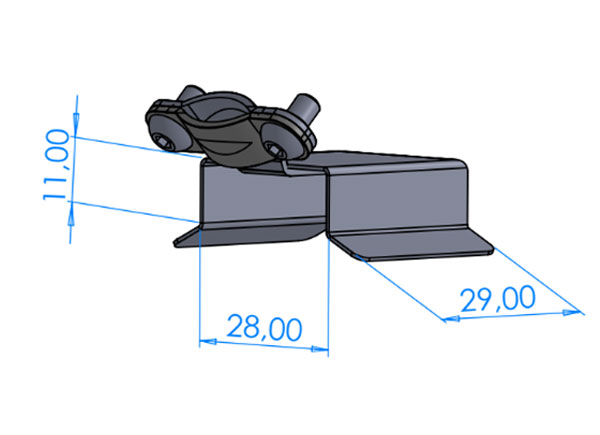

  • C-10
    • Pločevinasto ohišje
    • Kabelska uvodnica
    • 230V/400V/10A
    • Smer kabla EX1, EX3

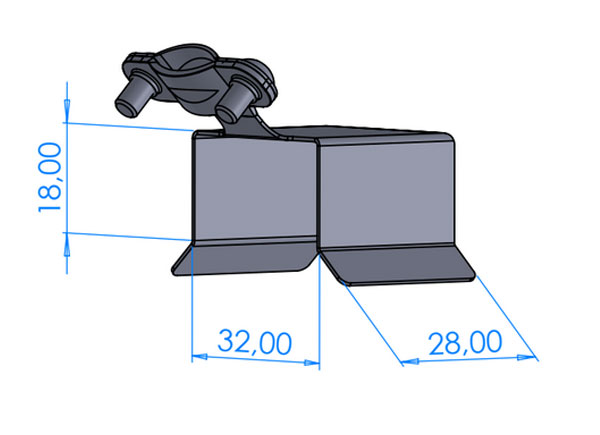

  • C-20
    • Pločevinasto ohišje
    • Kabelska uvodnica
    • 230V/400V/16A
    • Smer kabla EX1, EX3

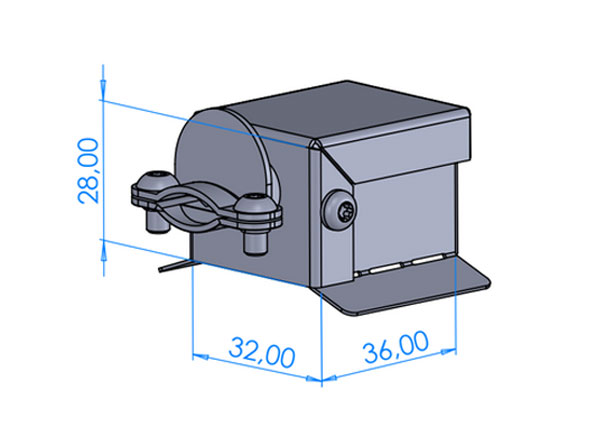

  • CA-10
    • Pločevinasto ohišje
    • Kabelska uvodnica
    • 230V/400V/12A
    • Smer kabla EX1, EX3

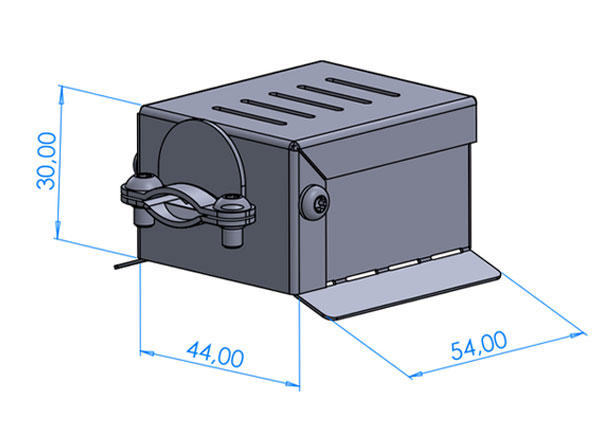

  • CA-20
    • Pločevinasto ohišje
    • Kabelska uvodnica
    • 230V/400V/15A
    • Smer kabla EX1, EX3

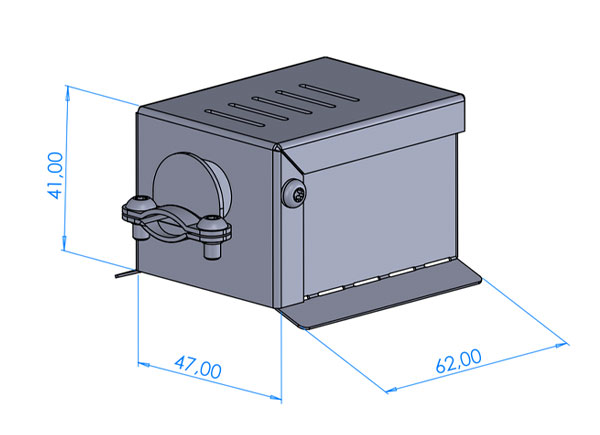

  • CA-25
    • Pločevinasto ohišje
    • Kabelska uvodnica
    • 230V/400V/20A
    • Smer kabla EX1, EX3






STORITEV NAČRTOVANJA GRELCEV


Nudimo podrobne 3D modele vsakega grelca, ki vam omogočajo potrditev konstrukcije pred začetkom proizvodnje. Ti modeli zagotavljajo natančne specifikacije in združljivost z vašo aplikacijo ter prinašajo večjo zanesljivost in varnost pri naročilu.

Upoštevajte, da se ta storitev obračuna dodatno.










STORITEV HITRE PROIZVODNJE


Če se vaša proizvodnja ustavi zaradi okvarjenega grelca, vam je na voljo storitev hitre proizvodnje. Omogočamo pospešeno izdelavo grelcev v roku 48 ur, da lahko čim prej ponovno zaženete proizvodnjo. (Razpoložljivost storitve je odvisna od trenutne proizvodne kapacitete.)

Upoštevajte, da se ta storitev obračuna dodatno.
